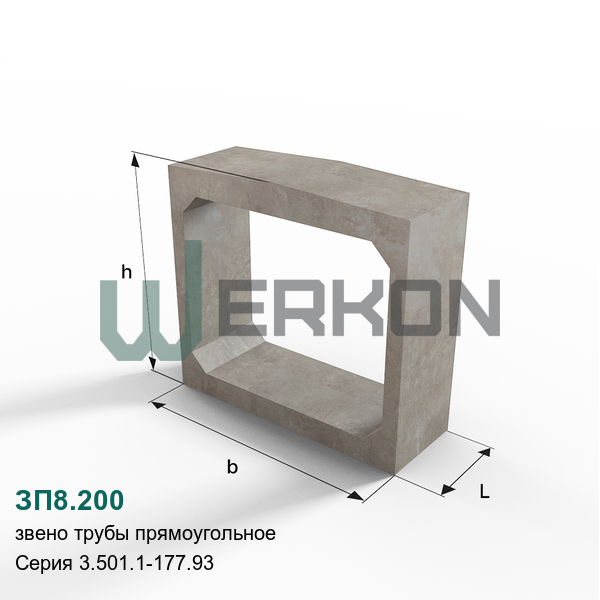

Звено трубы прямоугольное ЗП8.200
Звенья прямоугольных труб ЗП8.200 – это железобетонные изделия, используемые в водоотводных сооружениях, устанавливаемых под дорожными насыпями различного назначения. Их главная задача – бесперебойный отвод воды, накопившейся на участке дороги, в направлении, предусмотренном проектом. Элементы изготовлены из тяжелого армированного бетона, выдерживающего огромные нагрузки от верхнего слоя грунта и транспортные потоки. Наружные размеры определяются проектом, внутренний диаметр зависит от необходимого объема проточной воды. Длина одного звена составляет 1 метр, ширина и высота варьируются соответственно назначению и классу дороги.
- Маркировка
- ЗП8.200
- Наименование
- Звено трубы прямоугольное
- Норматив
- Серия 3.501.1-177.93
- Категория
- Звенья труб прямоугольные
- Длина
- 2000 мм
- Ширина
- 1740 мм
- Высота
- 2430 мм
- Масса
- 6400 кг
- Объем
- 2.56 м3
| Изделие | Длина | Ширина | Высота | Масса | Объем | Норматив | Цена |
|---|---|---|---|---|---|---|---|
|
ЗП23.100
Звено трубы прямоугольное
|
1000мм | 1490мм | 2290мм | 2400кг | 0.94м3 | Серия 3.501.1-177.93 | 27754₽ |
|
ЗП13.100
Звено трубы прямоугольное
|
1000мм | 2760мм | 2450мм | 4400кг | 1.77м3 | Серия 3.501.1-177.93 | 48260₽ |
|
ЗП7.200
Звено трубы прямоугольное
|
2000мм | 1740мм | 2330мм | 5600кг | 2.22м3 | Серия 3.501.1-177.93 | 58243₽ |
|
ЗП3.100
Звено трубы прямоугольное
|
1000мм | 1220мм | 1860мм | 2000кг | 0.8м3 | Серия 3.501.1-177.93 | 21813₽ |
|
ЗП2.100
Звено трубы прямоугольное
|
1000мм | 1220мм | 1780мм | 1800кг | 0.7м3 | Серия 3.501.1-177.93 | 18242₽ |
|
ЗП7.100
Звено трубы прямоугольное
|
1000мм | 1740мм | 2330мм | 2800кг | 1.11м3 | Серия 3.501.1-177.93 | 27734₽ |
|
ЗП14.100
Звено трубы прямоугольное
|
1000мм | 2840мм | 2570мм | 5800кг | 2.31м3 | Серия 3.501.1-177.93 | 64015₽ |
|
ЗП4.200
Звено трубы прямоугольное
|
2000мм | 1490мм | 1790мм | 4000кг | 1.62м3 | Серия 3.501.1-177.93 | 43788₽ |
|
ЗП1.200
Звено трубы прямоугольное
|
2000мм | 1220мм | 1740мм | 3400кг | 1.32м3 | Серия 3.501.1-177.93 | 35680₽ |
|
ЗП10.200
Звено трубы прямоугольное
|
2000мм | 2260мм | 2360мм | 7000кг | 2.82м3 | Серия 3.501.1-177.93 | 76226₽ |
|
ЗП5.100
Звено трубы прямоугольное
|
1000мм | 1490мм | 1850мм | 2300кг | 0.9м3 | Серия 3.501.1-177.93 | 23105₽ |
|
ЗП1.100
Звено трубы прямоугольное
|
1000мм | 1220мм | 1740мм | 1700кг | 0.66м3 | Серия 3.501.1-177.93 | 16990₽ |
|
ЗП18.100
Звено трубы прямоугольное
|
1000мм | 3460мм | 3320мм | 10000кг | 3.98м3 | Серия 3.501.1-177.93 | 111405₽ |
|
ЗП11.200
Звено трубы прямоугольное
|
2000мм | 2260мм | 2500мм | 8400кг | 3.38м3 | Серия 3.501.1-177.93 | 96738₽ |
|
ЗП6.100
Звено трубы прямоугольное
|
1000мм | 1490мм | 1930мм | 2600кг | 1.02м3 | Серия 3.501.1-177.93 | 26723₽ |
|
ЗП14.200
Звено трубы прямоугольное
|
2000мм | 2840мм | 2570мм | 12600кг | 4.62м3 | Серия 3.501.1-177.93 | 146020₽ |
|
ЗП12.100
Звено трубы прямоугольное
|
1000мм | 2320мм | 2680мм | 5500кг | 2.25м3 | Серия 3.501.1-177.93 | 61331₽ |
|
ЗП9.200
Звено трубы прямоугольное
|
2000мм | 1800мм | 2530мм | 8000кг | 3.2м3 | Серия 3.501.1-177.93 | 86498₽ |
|
ЗП22.100
Звено трубы прямоугольное
|
1000мм | 1220мм | 2240мм | 1900кг | 0.77м3 | Серия 3.501.1-177.93 | 22737₽ |
|
ЗП10.100
Звено трубы прямоугольное
|
1000мм | 2260мм | 2360мм | 3500кг | 1.41м3 | Серия 3.501.1-177.93 | 36297₽ |
|
ЗП2.200
Звено трубы прямоугольное
|
2000мм | 1220мм | 1780мм | 3600кг | 1.4м3 | Серия 3.501.1-177.93 | 38310₽ |
Все выпускаемые заводом изделия, включая изделие ЗП8.200 сопровождаются паспортом качества, составленным согласно требованиям государственного стандарта ГОСТ 13015-2012 «Конструкции и изделия бетонные и железобетонные для строительно-монтажных работ». Данный документ включает следующую информацию:
- Полное название организации-производителя, её юридический адрес и контактную информацию;
- Номер паспорта и дата его оформления;
- Название Звено трубы прямоугольное, конструктивного элемента и марка ЗП8.200 сборочной единицы;
- Если продукция поставляется поштучно — серийный номер партии или отдельного изделия;
- Количество единиц каждого вида изделий внутри одной партии;
- Дата выпуска готовых изделий;
- Проектный показатель класса прочности бетона, соответствующий заданному уровню прочности на стадии эксплуатации;
- Условная отпускная или промежуточная прочность бетона (установленная, требуемая и фактически достигнутая);
- Описание нормативных документов, регламентов или рабочих чертежей, применяемых для данного изделия;
- Дополнительные сведения и показатели характеристик, установленные соответствующими нормативно-техническими актами и рабочими чертежами в зависимости от целевого предназначения изделий;
- Регистрационный номер сертификата соответствия (если такой имеется).
