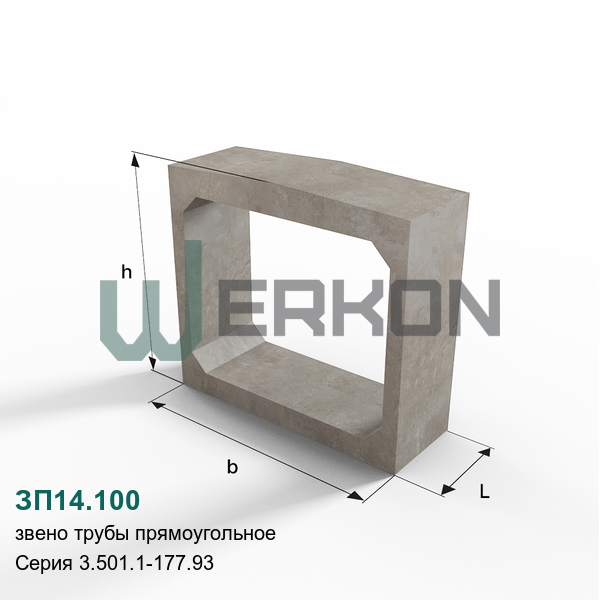

Звено трубы прямоугольное ЗП14.100
Звенья прямоугольных труб ЗП14.100 – это железобетонные изделия, используемые в водоотводных сооружениях, устанавливаемых под дорожными насыпями различного назначения. Их главная задача – бесперебойный отвод воды, накопившейся на участке дороги, в направлении, предусмотренном проектом. Элементы изготовлены из тяжелого армированного бетона, выдерживающего огромные нагрузки от верхнего слоя грунта и транспортные потоки. Наружные размеры определяются проектом, внутренний диаметр зависит от необходимого объема проточной воды. Длина одного звена составляет 1 метр, ширина и высота варьируются соответственно назначению и классу дороги.
- Маркировка
- ЗП14.100
- Наименование
- Звено трубы прямоугольное
- Норматив
- Серия 3.501.1-177.93
- Категория
- Звенья труб прямоугольные
- Длина
- 1000 мм
- Ширина
- 2840 мм
- Высота
- 2570 мм
- Масса
- 5800 кг
- Объем
- 2.31 м3
| Изделие | Длина | Ширина | Высота | Масса | Объем | Норматив | Цена |
|---|---|---|---|---|---|---|---|
|
ЗП17.100
Звено трубы прямоугольное
|
1000мм | 3400мм | 3140мм | 8000кг | 3.2м3 | Серия 3.501.1-177.93 | 87227₽ |
|
ЗП8.200
Звено трубы прямоугольное
|
2000мм | 1740мм | 2430мм | 6400кг | 2.56м3 | Серия 3.501.1-177.93 | 67981₽ |
|
ЗП1.200
Звено трубы прямоугольное
|
2000мм | 1220мм | 1740мм | 3400кг | 1.32м3 | Серия 3.501.1-177.93 | 35680₽ |
|
ЗП14.200
Звено трубы прямоугольное
|
2000мм | 2840мм | 2570мм | 12600кг | 4.62м3 | Серия 3.501.1-177.93 | 146020₽ |
|
ЗП20.100
Звено трубы прямоугольное
|
1000мм | 4420мм | 3170мм | 10000кг | 3.98м3 | Серия 3.501.1-177.93 | 118724₽ |
|
ЗП19.100
Звено трубы прямоугольное
|
1000мм | 4360мм | 3130мм | 9100кг | 3.62м3 | Серия 3.501.1-177.93 | 100320₽ |
|
ЗП15.100
Звено трубы прямоугольное
|
1000мм | 2900мм | 2790мм | 7800кг | 3.1м3 | Серия 3.501.1-177.93 | 86849₽ |
|
ЗП7.100
Звено трубы прямоугольное
|
1000мм | 1740мм | 2330мм | 2800кг | 1.11м3 | Серия 3.501.1-177.93 | 27734₽ |
|
ЗП26.100
Звено трубы прямоугольное
|
1000мм | 2760мм | 2950мм | 4800кг | 1.9м3 | Серия 3.501.1-177.93 | 56394₽ |
|
ЗП3.100
Звено трубы прямоугольное
|
1000мм | 1220мм | 1860мм | 2000кг | 0.8м3 | Серия 3.501.1-177.93 | 21813₽ |
|
ЗП24.100
Звено трубы прямоугольное
|
1000мм | 1740мм | 2830мм | 3100кг | 1.23м3 | Серия 3.501.1-177.93 | 36322₽ |
|
ЗП2.100
Звено трубы прямоугольное
|
1000мм | 1220мм | 1780мм | 1800кг | 0.7м3 | Серия 3.501.1-177.93 | 18242₽ |
|
ЗП13.100
Звено трубы прямоугольное
|
1000мм | 2760мм | 2450мм | 4400кг | 1.77м3 | Серия 3.501.1-177.93 | 48260₽ |
|
ЗП6.200
Звено трубы прямоугольное
|
2000мм | 1490мм | 1930мм | 5200кг | 2.04м3 | Серия 3.501.1-177.93 | 56117₽ |
|
ЗП18.100
Звено трубы прямоугольное
|
1000мм | 3460мм | 3320мм | 10000кг | 3.98м3 | Серия 3.501.1-177.93 | 111405₽ |
|
ЗП3.200
Звено трубы прямоугольное
|
2000мм | 1220мм | 1860мм | 4000кг | 1.6м3 | Серия 3.501.1-177.93 | 45808₽ |
|
ЗП12.100
Звено трубы прямоугольное
|
1000мм | 2320мм | 2680мм | 5500кг | 2.25м3 | Серия 3.501.1-177.93 | 61331₽ |
|
ЗП4.200
Звено трубы прямоугольное
|
2000мм | 1490мм | 1790мм | 4000кг | 1.62м3 | Серия 3.501.1-177.93 | 43788₽ |
|
ЗП15.200
Звено трубы прямоугольное
|
2000мм | 2900мм | 2790мм | 15600кг | 6.2м3 | Серия 3.501.1-177.93 | 182381₽ |
|
ЗП10.200
Звено трубы прямоугольное
|
2000мм | 2260мм | 2360мм | 7000кг | 2.82м3 | Серия 3.501.1-177.93 | 76226₽ |
|
ЗП12.200
Звено трубы прямоугольное
|
2000мм | 2320мм | 2680мм | 11000кг | 4.5м3 | Серия 3.501.1-177.93 | 128796₽ |
Все выпускаемые заводом изделия, включая изделие ЗП14.100 сопровождаются паспортом качества, составленным согласно требованиям государственного стандарта ГОСТ 13015-2012 «Конструкции и изделия бетонные и железобетонные для строительно-монтажных работ». Данный документ включает следующую информацию:
- Полное название организации-производителя, её юридический адрес и контактную информацию;
- Номер паспорта и дата его оформления;
- Название Звено трубы прямоугольное, конструктивного элемента и марка ЗП14.100 сборочной единицы;
- Если продукция поставляется поштучно — серийный номер партии или отдельного изделия;
- Количество единиц каждого вида изделий внутри одной партии;
- Дата выпуска готовых изделий;
- Проектный показатель класса прочности бетона, соответствующий заданному уровню прочности на стадии эксплуатации;
- Условная отпускная или промежуточная прочность бетона (установленная, требуемая и фактически достигнутая);
- Описание нормативных документов, регламентов или рабочих чертежей, применяемых для данного изделия;
- Дополнительные сведения и показатели характеристик, установленные соответствующими нормативно-техническими актами и рабочими чертежами в зависимости от целевого предназначения изделий;
- Регистрационный номер сертификата соответствия (если такой имеется).
