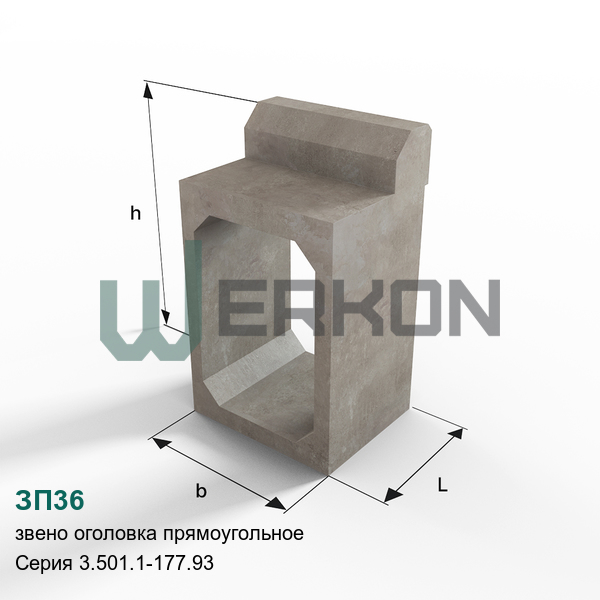

Звено оголовка прямоугольное ЗП36
Строительный элемент ЗП36 является важным звеном при обустройстве водоотводных сооружений под дорожными насыпями различного назначения. Вода, собирающаяся на трассе, направляется в искусственный канал, называемый водотоком, облицованный изнутри блочными конструкциями. Система состоит из множества компонентов: плит фундамента, откосных стенок, открытых окон и самих звеньев труб. Вместе они образуют единый водовоздушный путь, позволяющий воде свободно проходить под насыпью, сохраняя дорогу от разрушительного влияния влаги.
- Маркировка
- ЗП36
- Наименование
- Звено оголовка прямоугольное
- Норматив
- Серия 3.501.1-177.93
- Категория
- Звенья оголовков прямоугольные
- Длина
- 1000 мм
- Ширина
- 2760 мм
- Высота
- 2800 мм
- Масса
- 5500 кг
- Объем
- 2.19 м3
| Изделие | Длина | Ширина | Высота | Масса | Объем | Норматив | Цена |
|---|---|---|---|---|---|---|---|
|
ЗП37
Звено оголовка прямоугольное
|
1000мм | 3320мм | 3340мм | 7500кг | 3м3 | Серия 3.501.1-177.93 | 81895₽ |
|
ЗП33
Звено оголовка прямоугольное
|
1000мм | 1490мм | 2160мм | 2600кг | 1.03м3 | Серия 3.501.1-177.93 | 28484₽ |
|
ЗП34
Звено оголовка прямоугольное
|
1000мм | 1740мм | 2700мм | 3400кг | 1.37м3 | Серия 3.501.1-177.93 | 36641₽ |
|
ЗП31
Звено трубы прямоугольное
|
1000мм | 2760мм | 3300мм | 5800кг | 2.32м3 | Серия 3.501.1-177.93 | 69720₽ |
|
ЗП28
Звено трубы прямоугольное
|
1000мм | 1490мм | 2660мм | 2900кг | 1.17м3 | Серия 3.501.1-177.93 | 35385₽ |
|
ЗП30
Звено трубы прямоугольное
|
1000мм | 2260мм | 3240мм | 4700кг | 1.88м3 | Серия 3.501.1-177.93 | 57490₽ |
|
ЗП38
Звено оголовка прямоугольное
|
1000мм | 4360мм | 3400мм | 9900кг | 3.96м3 | Серия 3.501.1-177.93 | 111647₽ |
|
ЗП32
Звено оголовка прямоугольное
|
1000мм | 1220мм | 2120мм | 2100кг | 0.84м3 | Серия 3.501.1-177.93 | 23351₽ |
|
ЗП35
Звено оголовка прямоугольное
|
1000мм | 2260мм | 2740мм | 4400кг | 1.75м3 | Серия 3.501.1-177.93 | 48066₽ |
|
ЗП29
Звено трубы прямоугольное
|
1000мм | 1740мм | 3200мм | 3700кг | 1.49м3 | Серия 3.501.1-177.93 | 45226₽ |
|
ЗП27
Звено трубы прямоугольное
|
1000мм | 1220мм | 2620мм | 2400кг | 0.95м3 | Серия 3.501.1-177.93 | 29098₽ |
Все выпускаемые заводом изделия, включая изделие ЗП36 сопровождаются паспортом качества, составленным согласно требованиям государственного стандарта ГОСТ 13015-2012 «Конструкции и изделия бетонные и железобетонные для строительно-монтажных работ». Данный документ включает следующую информацию:
- Полное название организации-производителя, её юридический адрес и контактную информацию;
- Номер паспорта и дата его оформления;
- Название Звено оголовка прямоугольное, конструктивного элемента и марка ЗП36 сборочной единицы;
- Если продукция поставляется поштучно — серийный номер партии или отдельного изделия;
- Количество единиц каждого вида изделий внутри одной партии;
- Дата выпуска готовых изделий;
- Проектный показатель класса прочности бетона, соответствующий заданному уровню прочности на стадии эксплуатации;
- Условная отпускная или промежуточная прочность бетона (установленная, требуемая и фактически достигнутая);
- Описание нормативных документов, регламентов или рабочих чертежей, применяемых для данного изделия;
- Дополнительные сведения и показатели характеристик, установленные соответствующими нормативно-техническими актами и рабочими чертежами в зависимости от целевого предназначения изделий;
- Регистрационный номер сертификата соответствия (если такой имеется).
