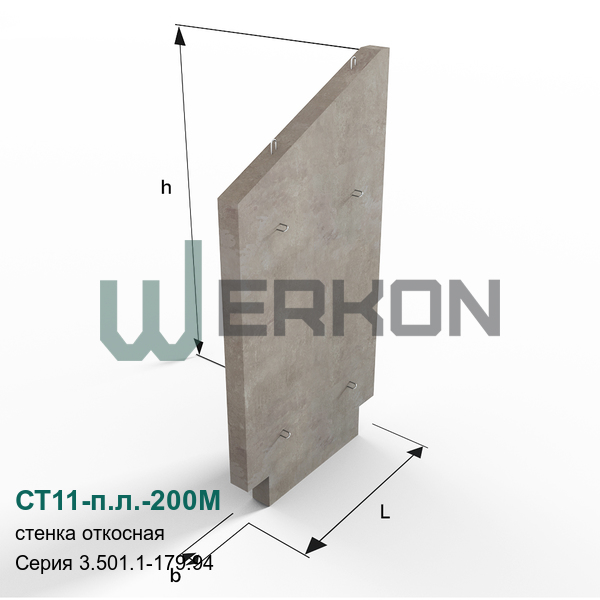

Стенка откосная СТ11-п.л.-200М

Относительно архитектурно-инженерного решения откосные стенки СТ11-п.л.-200М представляют собой специализированные бетонные конструкции, применяемые в гидротехнических сооружениях. Производятся они из тяжелого армированного бетона, устойчивого к высоким механическим нагрузкам и атмосферным воздействиям. Откосные стенки выполнены в виде трапецеидальных секций, одной стороной прилегающих к выходу из водопропускных труб, расположенных под автодорогами и железнодорожными путями. Угол наклона верхней кромки соответствует углу наклона земляной насыпи дороги, а одна из боковых сторон оснащена вырезом для точного сопряжения с соседствующими элементами. Так, задача данных конструкций сводится к обеспечению защиты откоса и поддержания стабильного положения насыпи возле водораздельных зон, одновременно служа барьером для задержания струящихся масс воды.<.p>

Благодаря своей особой структуре и качествам тяжелого бетона, стенки показывают отличные эксплуатационные характеристики. Выполненные по государственной Серии 3.501.1-179.94, они соответствуют необходимым критериям надежности и стабильности, необходимым для продолжительного срока службы в сложных условиях эксплуатации.

Применение

Открытые наземные каналы водоснабжения требуют обязательного устройства водоотводных конструкций, защищающих трассу автомобильной или железной дороги от подмыва водой. Среди важнейших компонентов таких систем выделяют откосные стенки СТ11-п.л.-200М, выполняемые в виде усеченных пластин. Установка этих элементов необходима вдоль внешнего края водопропускных труб, обеспечивая устойчивость насыпи и безопасность трассы. Типоразмер СТ11-п.л.-200М предназначен для широкой области применений: начиная от стандартных водоотводных труб малого диаметра и заканчивая крупными трубопроводами, располагаемыми в густонаселенных городах и стратегически важных участках дорог.<.p>

Эти изделия нашли широкое распространение в практике строительства водостоков и резервуаров для дождевых осадков. Применяются как в простых конструкциях дорожных коммуникаций, так и в особо сложных местах, где необходимы дополнительные гарантии прочности и устойчивости.

Маркировка

Стандартизация маркировки играет огромную роль в подборе нужного типа изделия для конкретного строительного участка. Согласно государственным нормативам Серии 3.501.1-179.94, каждая единица продукции несет на себе четкое обозначение маркировки. Рассмотрим пример разбора маркировки изделия СТ11-п.л.-200М:

• аббревиатура — стенка откосная;
• цифра — показатель размера и механической прочности изделия;
• пл — условное обозначение ориентации стенки относительно осевого направления автодороги (левая или правая);
• цифра - расчетная глубина промерзания;
• м – северное исполнение (высокая морозостойкость, возможность применения в особо суровых условиях).

Таким образом, выбор подходящего варианта становится простым и понятным процессом, доступным любому специалисту строительной отрасли.

Изготовление и характеристики

Создание качественной конструкции начинается с подбора сырья и методов сборки. Исходным материалом для стенок СТ11-п.л.-200М является тяжелый бетон класса В20 (М250), отличающийся хорошими показателями прочности, морозостойкости и водонепроницаемости. Технология производства предусматривает формирование внутренних арматурных каркасов из качественной металлической арматуры классов А-І и А-ІІІ, свариваемых точечно-контактным методом. Далее готовая арматура устанавливается в специальные прессформы, заполненные жидким бетоном, подлежащим уплотнению вибрационным оборудованием. Благодаря этому процессу раствор равномерно распределяется вокруг каркаса, заполняя мельчайшие полости и поры, повышая общую плотность и прочность конструкции.

Завершающим этапом изготовления является тепловлажностная обработка и проверка готового изделия на предмет соответствия стандартам. Проверяя состояние изделий, специалисты следят за отсутствием отклонений от проектной геометрии, наличием возможных дефектов, таких как трещины, раковины и другие нарушения.

Требования к хранению и транспортировке

Соблюдение регламента при хранении и перевозке — залог сохранения качеств бетонных изделий. Строго говоря, надлежащее обращение с продукцией подразумевает аккуратное складирование и бережную транспортировку. Складские помещения должны быть оборудованы соответствующим образом, предусматривая ровные полы и места временного содержания продукции, предохраняющие ее от случайных ударов и деформаций. Особое внимание уделяется защите краев и углов изделий, которые наиболее уязвимы к повреждениям. В случаях транспортировки особое внимание уделяют укреплению изделий для исключения их взаимного столкновения и падения с платформы транспортного средства.
