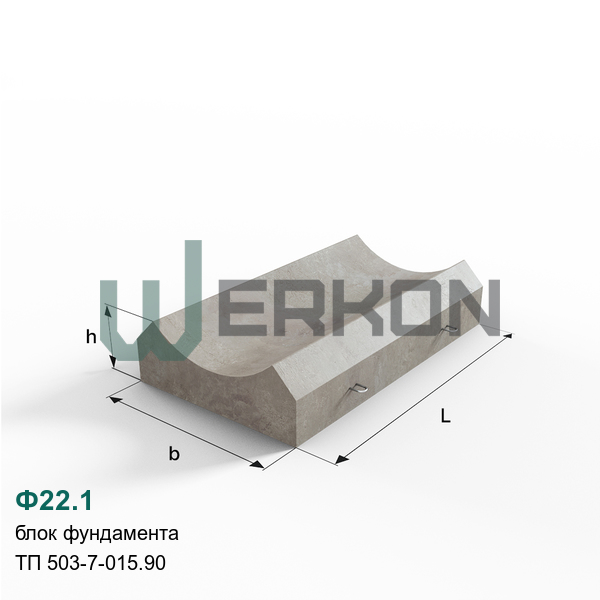

Блок фундамента Ф22.1
Фундаментные блоки Ф22.1 выполняют важную роль в создании надежных фундаментов под водопропускные трубы, используемые под автомобильной дорогой. Эти тяжелые бетонные изделия, усиленные качественной арматурой, обеспечивают эффективную защиту подземной коммуникации от неблагоприятных воздействий внешней среды и обеспечивают оптимальную передачу нагрузки от транспортного потока непосредственно в почву. Основополагающим документом для проектирования и изготовления блоков Ф22.1 является Серия 503-7-015.90, разработанная специально для этой категории объектов.
- Маркировка
- Ф22.1
- Наименование
- Блок фундамента
- Норматив
- ТП 503-7-015.90
- Категория
- Блоки фундамента
- Длина
- 2200 мм
- Ширина
- 1200 мм
- Высота
- 200 мм
- Масса
- 1320 кг
- Объем
- 0.53 м3
| Изделие | Длина | Ширина | Высота | Масса | Объем | Норматив | Цена |
|---|---|---|---|---|---|---|---|
|
Ф20.2
Блок фундамента для d=1440
|
2000мм | 1320мм | 460мм | 2190кг | 0.88м3 | ТП 503-7-015.90 | 16364₽ |
|
Ф14.2
Блок фундамента
|
1450мм | 1400мм | 200мм | 1020кг | 0.41м3 | ТП 503-7-015.90 | 7450₽ |
|
Ф12.3
Блок фундамента для d=1640
|
1250мм | 1460мм | 490мм | 1500кг | 0.6м3 | ТП 503-7-015.90 | 10706₽ |
|
Ф20.3
Блок фундамента для d=1640
|
2000мм | 1460мм | 490мм | 2510кг | 1м3 | ТП 503-7-015.90 | 17918₽ |
|
Ф14.1
Блок фундамента
|
1450мм | 1200мм | 200мм | 880кг | 0.35м3 | ТП 503-7-015.90 | 6430₽ |
|
Ф22.3
Блок фундамента
|
2200мм | 1600мм | 200мм | 1750кг | 0.71м3 | ТП 503-7-015.90 | 12783₽ |
|
Ф20.1
Блок фундамента для d=1220
|
2000мм | 1160мм | 430мм | 1850кг | 0.74м3 | ТП 503-7-015.90 | 13751₽ |
|
Ф12.2
Блок фундамента для d=1440
|
1250мм | 1320мм | 460мм | 1310кг | 0.53м3 | ТП 503-7-015.90 | 9790₽ |
|
Ф20.4
Блок фундамента для d=1860
|
2000мм | 1620мм | 520мм | 2880кг | 1.15м3 | ТП 503-7-015.90 | 18664₽ |
|
Ф22.2
Блок фундамента
|
2200мм | 1400мм | 200мм | 1550кг | 0.62м3 | ТП 503-7-015.90 | 11323₽ |
|
Ф12.4
Блок фундамента для d=1860
|
1250мм | 1620мм | 520мм | 1730кг | 0.69м3 | ТП 503-7-015.90 | 11206₽ |
|
Ф14.3
Блок фундамента
|
1450мм | 1600мм | 200мм | 1160кг | 0.45м3 | ТП 503-7-015.90 | 8473₽ |
|
Ф12.1
Блок фундамента для d=1220
|
1250мм | 1160мм | 430мм | 1100кг | 0.44м3 | ТП 503-7-015.90 | 8180₽ |
Все выпускаемые заводом изделия, включая изделие Ф22.1 сопровождаются паспортом качества, составленным согласно требованиям государственного стандарта ГОСТ 13015-2012 «Конструкции и изделия бетонные и железобетонные для строительно-монтажных работ». Данный документ включает следующую информацию:
- Полное название организации-производителя, её юридический адрес и контактную информацию;
- Номер паспорта и дата его оформления;
- Название Блок фундамента, конструктивного элемента и марка Ф22.1 сборочной единицы;
- Если продукция поставляется поштучно — серийный номер партии или отдельного изделия;
- Количество единиц каждого вида изделий внутри одной партии;
- Дата выпуска готовых изделий;
- Проектный показатель класса прочности бетона, соответствующий заданному уровню прочности на стадии эксплуатации;
- Условная отпускная или промежуточная прочность бетона (установленная, требуемая и фактически достигнутая);
- Описание нормативных документов, регламентов или рабочих чертежей, применяемых для данного изделия;
- Дополнительные сведения и показатели характеристик, установленные соответствующими нормативно-техническими актами и рабочими чертежами в зависимости от целевого предназначения изделий;
- Регистрационный номер сертификата соответствия (если такой имеется).
