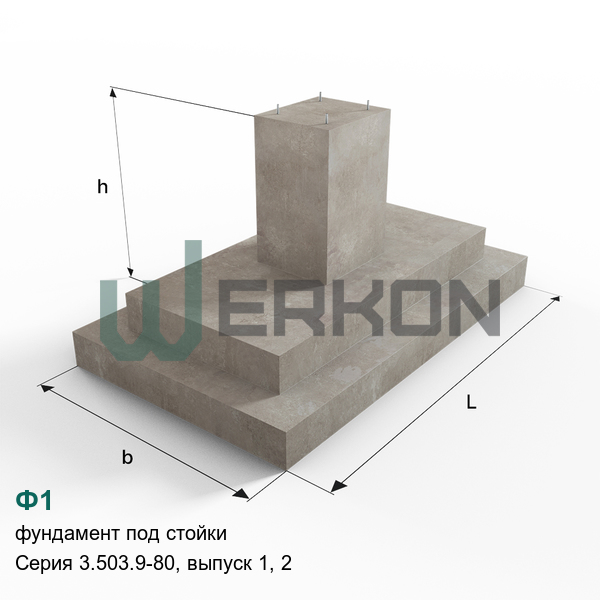

Фундамент под стойки Ф1
Опорные конструкции Ф1 широко востребованы для обустройства дорожных знаков. Данные изделия изготовлены в полном соответствии с жёсткими требованиями строительных норм и отличаются высокой степенью надёжности и долговечности. Характерной особенностью фундамента является форма усечённой пирамиды с центральным углублением, рассчитанным на установку стойки знака, и наличием отверстия для захвата автокраном. Железобетонные изделия Ф1 обладают формой усечённого конуса с внутренней полостью глубиной порядка 60 см, куда устанавливается стойка дорожного знака. Боковая сторона снабжена отверстием диаметром 50 мм, расположенном на высоте 30 см от края, служащим для зацепа крана при монтаже. Платформа фундамента оснащена расширением в виде двойных утолщённых лопастей, обеспечивающих дополнительную стабильность и устойчивость всей конструкции.
- Маркировка
- Ф1
- Наименование
- Фундамент под стойки
- Норматив
- Серия 3.503.9-80, выпуск 1, 2
- Категория
- Опоры дорожных знаков на автодорогах
- Длина
- 1100 мм
- Ширина
- 700 мм
- Высота
- 700 мм
- Масса
- 850 кг
- Объем
- 0.34 м3
| Изделие | Длина | Ширина | Высота | Масса | Объем | Норматив | Цена |
|---|---|---|---|---|---|---|---|
|
ФМ1
Фундамент для дорожных знаков
|
3500мм | 2100мм | 1800мм | 9075кг | 3.63м3 | Серия 3.503.9-80, выпуск 1, 2 | 59180₽ |
|
ФМ5
Фундамент для дорожных знаков
|
2500мм | 1800мм | 1500мм | 6525кг | 2.61м3 | Серия 3.503.9-80, выпуск 1, 2 | 42552₽ |
|
Ф3
Фундамент под стойки
|
2750мм | 700мм | 700мм | 1310кг | 0.524м3 | Серия 3.503.9-80, выпуск 1, 2 | 7834₽ |
|
ФМ3
Фундамент для дорожных знаков
|
3000мм | 2000мм | 1500мм | 8225кг | 3.29м3 | Серия 3.503.9-80, выпуск 1, 2 | 53637₽ |
|
Ф2
Фундамент под стойки
|
1750мм | 700мм | 700мм | 1060кг | 0.424м3 | Серия 3.503.9-80, выпуск 1, 2 | 6245₽ |
|
ФМ4
Фундамент для дорожных знаков
|
2800мм | 1900мм | 1500мм | 7450кг | 2.98м3 | Серия 3.503.9-80, выпуск 1, 2 | 48581₽ |
|
ФМ7
Фундамент для дорожных знаков
|
2000мм | 1500мм | 1200мм | 4100кг | 1.64м3 | Серия 3.503.9-80, выпуск 1, 2 | 26737₽ |
|
ФМ2
Фундамент для дорожных знаков
|
3300мм | 2100мм | 1650мм | 9200кг | 3.68м3 | Серия 3.503.9-80, выпуск 1, 2 | 59995₽ |
|
ФМ6
Фундамент для дорожных знаков
|
2300мм | 1600мм | 1350мм | 5175кг | 2.07м3 | Серия 3.503.9-80, выпуск 1, 2 | 33748₽ |
Все выпускаемые заводом изделия, включая изделие Ф1 сопровождаются паспортом качества, составленным согласно требованиям государственного стандарта ГОСТ 13015-2012 «Конструкции и изделия бетонные и железобетонные для строительно-монтажных работ». Данный документ включает следующую информацию:
- Полное название организации-производителя, её юридический адрес и контактную информацию;
- Номер паспорта и дата его оформления;
- Название Фундамент под стойки, конструктивного элемента и марка Ф1 сборочной единицы;
- Если продукция поставляется поштучно — серийный номер партии или отдельного изделия;
- Количество единиц каждого вида изделий внутри одной партии;
- Дата выпуска готовых изделий;
- Проектный показатель класса прочности бетона, соответствующий заданному уровню прочности на стадии эксплуатации;
- Условная отпускная или промежуточная прочность бетона (установленная, требуемая и фактически достигнутая);
- Описание нормативных документов, регламентов или рабочих чертежей, применяемых для данного изделия;
- Дополнительные сведения и показатели характеристик, установленные соответствующими нормативно-техническими актами и рабочими чертежами в зависимости от целевого предназначения изделий;
- Регистрационный номер сертификата соответствия (если такой имеется).
